環氧底漆是工業領域中較常見的一款防腐涂料，廣泛應用于鋼結構、管道、儲罐、機器等涂裝中。那么環氧底漆多久能干？受到哪些因素對的影響？下面以環氧鐵紅防銹底漆為例介紹，一起來看看吧！
環氧鐵紅防銹底漆是一種雙組份的環氧涂料，又稱為環氧高強涂料，在經適當處理的鍍鋅鋼材、噴砂鋼鐵上有良好的附著力，耐溶劑性、抗化學性、耐磨性、耐久性等特性優良，能用于大氣和水下環境。
環氧鐵紅防銹底漆干燥時間受到漆膜厚度和環境溫度的影響，一道濕膜厚度通常為90μm，完全固化干燥的漆膜厚度為50μm，漆膜越厚干燥時間越長。
在25℃常溫環境下環氧鐵紅防銹底漆的表干時間在4小時左右，實干時間在24小時左右，完全固化需要7天；溫度越低，干燥越慢，在此期間應注意對漆膜的保護，避免雜物掉落。以上參數因品牌不同存在些許差異，實際操作應根據產品說明或技術要求施工。
那么選擇了環氧鐵紅防銹底漆，如何施工能發揮它良好的效果呢？

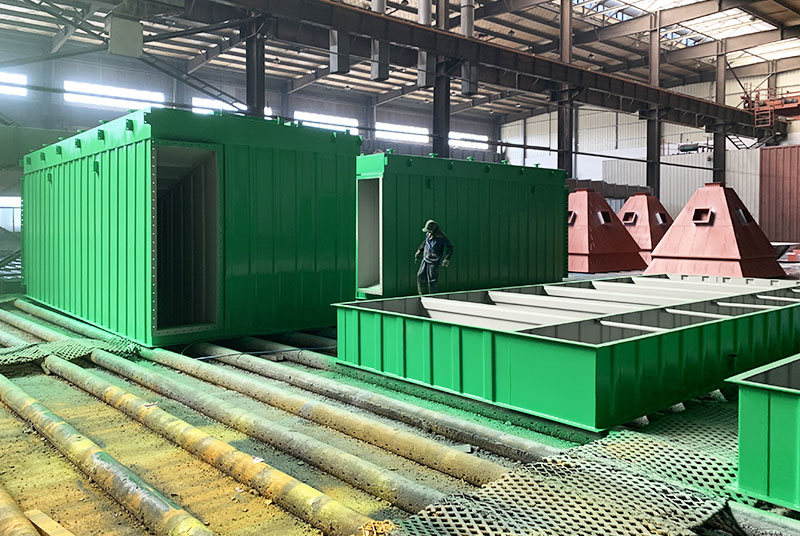

【1】涂裝前進行表面處理，鋼鐵表面進行噴砂、除油等清潔操作，表面達到瑞典除銹等級Sa2.5級標準?！?】涂裝環氧鐵紅防銹底漆，需要加入專用固化劑，充分攪拌均勻，靜置30分鐘左右，5小時內用完。
【3】涂裝環氧鐵紅防銹底漆，根據客戶要求和環境因素達到規定的漆膜厚度，可使用噴涂、刷涂等方法施工。
【4】環氧鐵紅防銹底漆與后道漆膜具有良好的層間附著力，可以根據實際情況選擇環氧漆、聚氨酯漆、氯化橡膠漆、醇酸漆等多類產品進行配套。
